Nguyên Lý Hoạt Động Của Máy Đầm Cóc (Tamping Rammer)

Nguyên lý hoạt động máy đầm cóc khá đơn giản nhưng lại tạo ra lực đầm nén rất lớn, giúp nền đất đạt độ chặt cao trong thời gian ngắn. Thiết bị hoạt động bằng cách chuyển đổi chuyển động quay của động cơ thành chuyển động nhảy lên xuống liên tục của chân đầm thông qua cơ cấu tay biên, trục khuỷu và lò xo, từ đó tạo ra các lực va đập mạnh xuống bề mặt nền. Vậy máy đầm cóc hoạt động như thế nào, vì sao có thể đầm chặt đất, đá và nền móng hiệu quả? Hãy cùng Kiến An tìm hiểu chi tiết trong bài viết dưới đây.

Giới Thiệu về Máy Đầm Cóc

Máy đầm cóc (tên tiếng anh là Tamping Rammer) là dòng thiết bị đầm nền chuyên dụng được sử dụng rộng rãi trong các công trình xây dựng dân dụng, giao thông, hạ tầng kỹ thuật và thi công đường ống. Với khả năng tạo lực va đập lớn trên diện tích nhỏ, máy đầm cóc đặc biệt hiệu quả khi thi công các khu vực hẹp, rãnh móng, chân cột, mương thoát nước và nền đất đắp.

Điểm nổi bật của dòng máy đầm cóc là cơ cấu truyền động cơ khí giúp chuyển đổi chuyển động quay của động cơ thành chuyển động nhảy lên xuống liên tục của bàn đầm, tạo ra lực nén mạnh xuống bề mặt nền đất.

Máy đầm cóc Mikasa bàn giao tại công trình

Cấu Tạo Chính Của Máy Đầm Cóc

Máy đầm cóc gồm hai cụm chính:

1. Phần thân trên

Đây là bộ phận tạo trọng lượng và cung cấp năng lượng cho máy, bao gồm:

• Động cơ xăng hoặc động cơ điện
• Bộ ly hợp ly tâm
• Hộp giảm tốc
• Cơ cấu tay biên – trục khuỷu
• Tay điều khiển
• Bình nhiên liệu
• Bộ giảm chấn cao su

2. Phần thân dưới

Là bộ phận trực tiếp tiếp xúc với nền đất, gồm:

• Xi lanh lò xo
• Hệ thống ống trượt
• Chân đầm (bàn đầm)
• Ống bảo vệ và cao su chắn bụi

Các chi tiết này phối hợp với nhau để tạo nên chuyển động nhảy liên tục của máy trong quá trình làm việc.

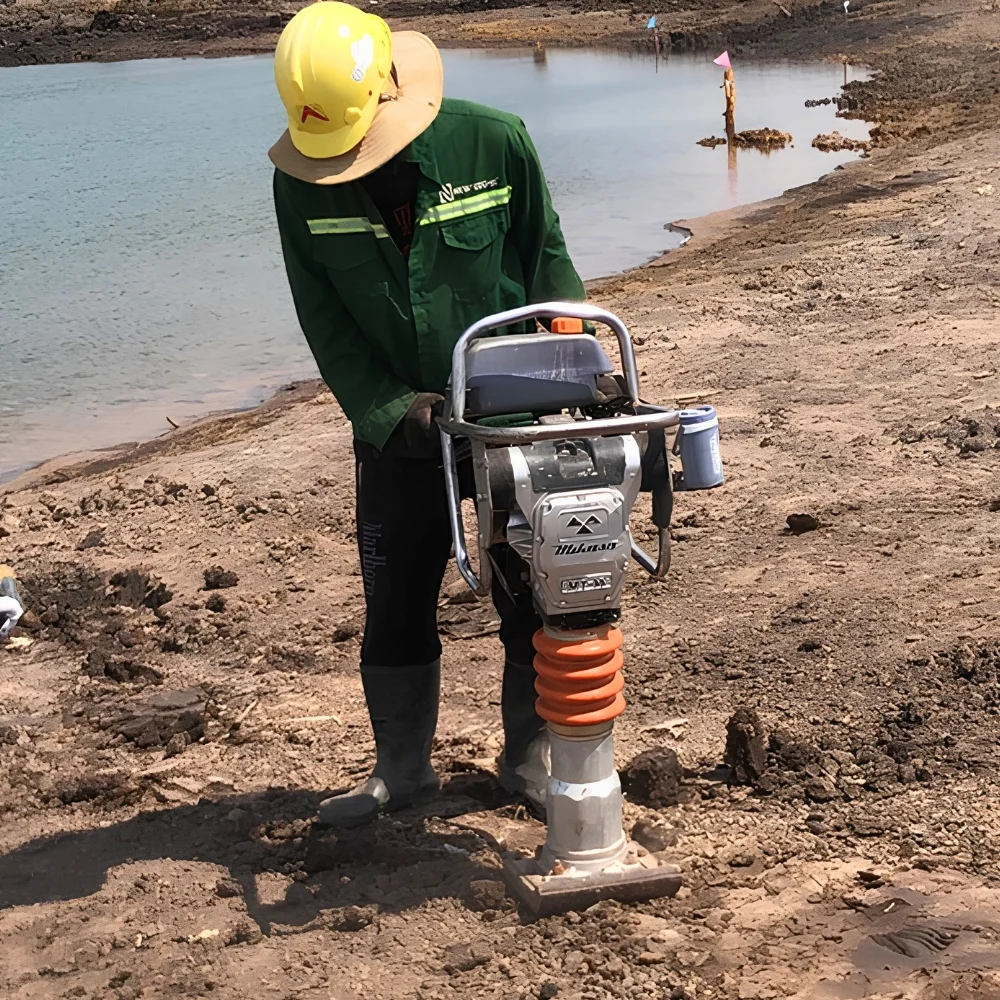

Kỹ Thuật Kiến An hướng dẫn vận hành máy đầm cóc cho khách hàng

Nguyên Lý Hoạt Động

Bước 1: Động cơ sinh công

Khi khởi động, động cơ bắt đầu quay và truyền công suất đến bộ ly hợp ly tâm.

Khi tốc độ động cơ đạt đến ngưỡng làm việc, má ly hợp bung ra và ăn khớp với chuông ly hợp, truyền chuyển động đến hộp giảm tốc.

Bước 2: Giảm tốc và tăng mô-men

Tốc độ quay cao của động cơ được giảm xuống thông qua hệ thống bánh răng giảm tốc.

Quá trình này giúp:

• Tăng mô-men xoắn
• Tạo lực mạnh hơn cho cơ cấu đầm
• Đảm bảo máy hoạt động ổn định và bền bỉ

Bước 3: Chuyển động quay thành chuyển động tịnh tiến

Sau khi qua hộp giảm tốc, chuyển động quay của trục khuỷu được truyền tới thanh truyền (tay biên).

Cơ cấu tay biên – trục khuỷu sẽ biến chuyển động quay thành chuyển động lên xuống liên tục.

Bước 4: Nén và giải phóng lò xo

Chuyển động lên xuống của tay biên tác động vào cụm lò xo bên trong xi lanh đầm.

Khi lò xo bị nén:

• Tích trữ năng lượng đàn hồi

Khi lò xo bung ra:

• Giải phóng toàn bộ năng lượng xuống chân đầm

Nhờ đó tạo nên lực va đập rất lớn lên nền đất.

Bước 5: Tạo lực đầm nén

Sự kết hợp giữa:

• Trọng lượng bản thân máy
• Năng lượng tích lũy trong lò xo
• Chuyển động nhảy của chân đầm

sẽ tạo ra các cú đập liên tiếp với tần số cao xuống mặt đất, giúp:

• Ép chặt các hạt đất
• Loại bỏ khoảng rỗng
• Tăng độ chặt nền móng

Theo thiết kế của Mikasa, chuyển động quay được chuyển đổi thành chuyển động va đập tuần hoàn, tạo lực đầm mạnh và hiệu quả trên nhiều loại đất khác nhau.

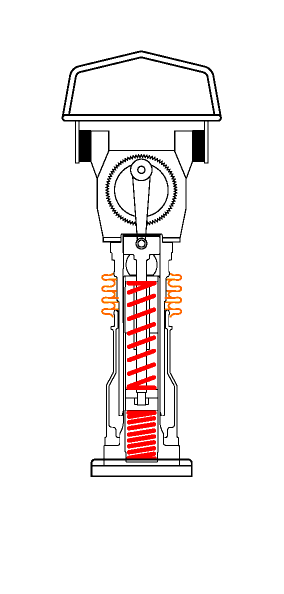

Hình ảnh mô phỏng nguyên lý hoạt động của máy đầm cóc

Tại Sao Máy Đầm Cóc Đầm Chặt Được Nền Đất Đá?

Khi chân đầm liên tục va đập xuống nền:

• Các hạt đất dịch chuyển và sắp xếp lại
• Không khí trong các khe rỗng bị đẩy ra ngoài
• Độ rỗng của nền giảm xuống
• Khối lượng thể tích đất tăng lên

Kết quả là nền đất đạt độ chặt cao hơn, hạn chế lún sụt sau khi xây dựng.

Ứng Dụng Thực Tế Máy Đầm Cóc

Máy đầm cóc thường được sử dụng trong:

• Đầm nền móng nhà dân dụng
• Đầm hố ga, cống thoát nước
• Đầm rãnh đặt cáp điện
• Đầm đất đắp đường giao thông
• Đầm nền quanh chân cột
• Đầm khu vực hẹp mà xe lu không thể tiếp cận

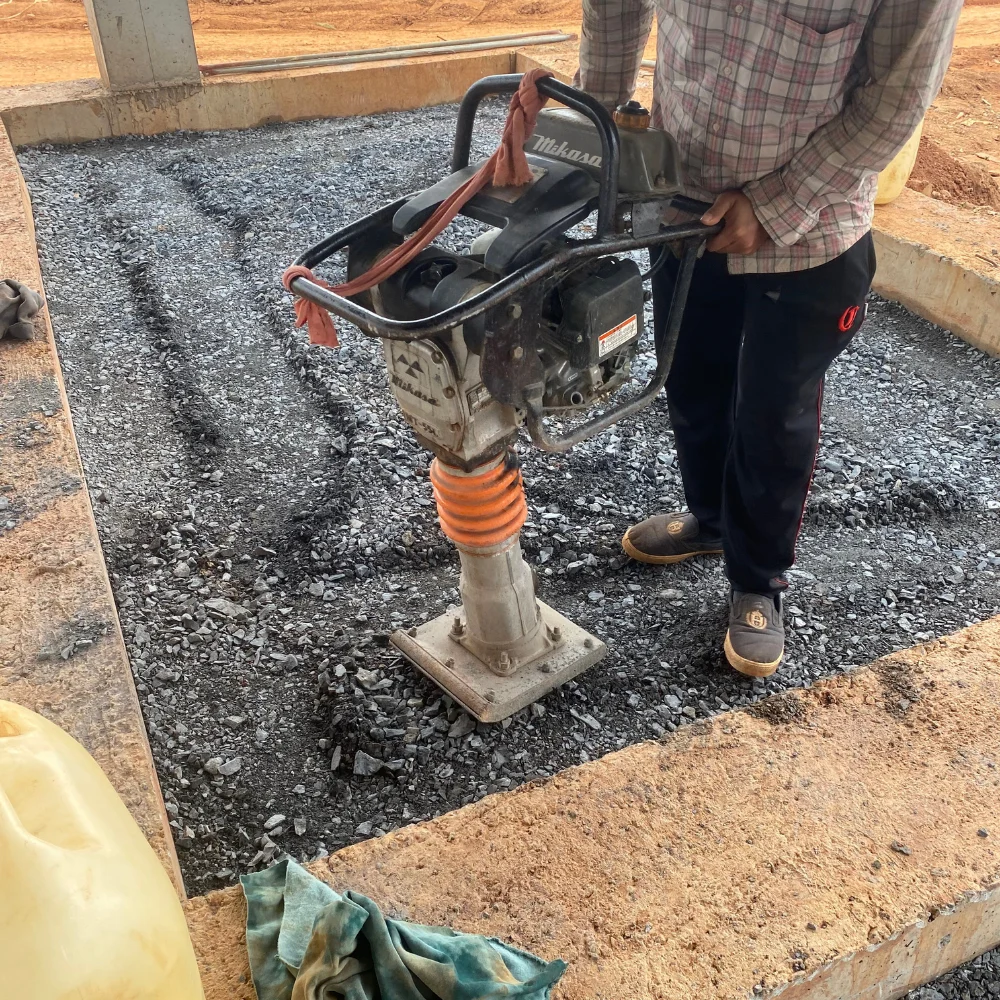

Máy đầm cóc đầm nền đá vụn tại khu vực hẹp

Ưu Điểm Của Cơ Cấu Đầm Cóc

• Lực đầm tập trung cao
• Độ chặt nền tốt hơn ở khu vực hẹp
• Cơ cấu cơ khí đơn giản, độ bền cao
• Tiết kiệm nhiên liệu
• Chi phí bảo trì thấp
• Hoạt động ổn định trong điều kiện công trường khắc nghiệt

Máy đầm cóc hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay của động cơ thành chuyển động lên xuống của chân đầm thông qua cơ cấu tay biên, trục khuỷu và lò xo. Sự kết hợp giữa trọng lượng máy và lực đàn hồi của lò xo tạo ra các cú đập mạnh liên tục xuống nền đất, giúp đạt độ chặt cao trong thời gian ngắn. Đây là thiết bị không thể thiếu trong các công trình xây dựng cần xử lý nền móng, hố móng và các khu vực thi công có không gian hạn chế.
